Bantalan bola dalam alur tertutup ganda
Bantalan bola dalam alur tertutup ganda

Bantalan Bola yang dapat menyelaraskan diri

Bantalan bola dalam alur tertutup ganda

Deskripsi:

Bantalan bersegel ganda biasanya digunakan dalam aplikasi di mana kondisi lingkungan mungkin buruk atau ketika ada kebutuhan untuk mencegah kebocoran atau kontaminasi pelumas. Mereka ditemukan di berbagai industri termasuk otomotif, mesin industri, pertanian, dan banyak lagi. Pengaturan penyegelan membantu memperpanjang umur bantalan dengan menjaga pelumasan yang tepat dan mencegah masuknya kontaminan berbahaya, sehingga mengurangi gesekan dan keausan. Jenis bantalan ini sering kali lebih disukai dalam aplikasi yang perawatannya terbatas atau sulit dilakukan secara rutin.

hubungi kami Permintaan
SEBELUMNYA:45*85*19mm bantalan bola yang menyelaraskan diri
BERIKUTNYA:Tidak ada artikel berikutnya

Detail Produk

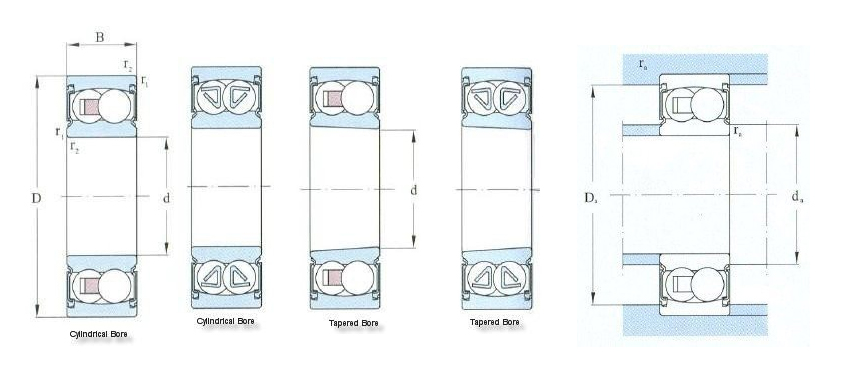

Dimensi batas (mm) Peringkat beban (kN) Peringkat kecepatan (r/mnt) Angka bantalan Dimensi pemasangan (mm) Faktor beban aksial Berat
(referensi)
(kg)
d D B r1,2
menit 		Kr Kor Gemuk Lubang silinder Lubang meruncing ya
menit 		Ya
maks 		ra
maks 		e Y1 Y2 Y0
10 30 14 0.6 5.53 1.18 17000 2200A-2RS1TN – 14.0 26.0 0.6 0.33 1.9 3.0 2.0 0.048
12 32 14 0.6 6.24 1.43 16000 2201A-2RS1TN – 15.0 28.0 0.6 0.33 1.9 3.0 2.0 0.053
15 35 14 0.6 7.41 1.76 14000 2202A-2RS1TN – 19.0 31.0 0.6 0.33 1.9 3.0 2.0 0.058
15 42 17 1.0 10.80 2.60 12000 2302A-2RS1TN – 20.0 37.0 1.0 0.31 2.0 3.1 2.2 0.110
17 40 16 0.6 8.84 2.20 12000 2203A-2RS1TN – 21.0 36.0 0.6 0.31 2.0 3.1 2.2 0.089
17 47 19 1.0 12.70 3.40 11000 2303A-2RS1TN – 22.0 42.0 1.0 0.30 2.1 3.3 2.2 0.160
20 47 18 1.0 12.70 3.40 10000 2204A-2RS1TN 2204AK-2RS1TN 25.0 42.0 1.0 0.30 2.1 3.3 2.2 0.140
20 52 21 1.1 14.30 4.00 9500 2304A-2RS1TN – 26.0 45.5 1.0 0.28 2.2 3.5 2.5 0.210
25 52 18 1.0 14.30 4.00 9000 2205A-2RS1TN 2205AK-2RS1TN 30.0 47.0 1.0 0.28 2.2 3.5 2.5 0.160
25 62 24 1.1 19.00 5.40 7500 2305A-2RS1TN – 31.5 55.5 1.1 0.28 2.2 3.5 2.5 0.340
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1 2206AK-2RS1 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1TN 2206AK-2RS1TN 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1 – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1TN – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1 2207AK-2RS1 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1TN 2207AK-2RS1TN 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1 – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1TN – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1 2208AK-2RS1 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1TN 2208AK-2RS1TN 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1 – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1TN – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1 2209AK-2RS1 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1TN 2209AK-2RS1TN 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
Dimensi batas (mm) Peringkat beban (kN) Peringkat kecepatan (r/mnt) Angka bantalan Dimensi pemasangan (mm) Faktor beban aksial Berat
(referensi)
(kg)
d D B r1,2
menit 		Kr Kor Gemuk Lubang silinder Lubang meruncing ya
menit 		Ya
maks 		ra
maks 		e Y1 Y2 Y0
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1 – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1TN – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1 2210AK-2RS1 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1TN 2210AK-2RS1TN 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1 – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1TN – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1 2211AK-2RS1 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1TN 2211AK-2RS1TN 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1 – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1TN – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1 – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1TN – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1 – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1TN – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500

Bantalan Bola yang dapat menyelaraskan diri

45*85*19mm bantalan bola yang menyelaraskan diri

45*85*19mm bantalan bola yang menyelaraskan diri
Bantalan bola dalam alur tertutup ganda

Bantalan bola dalam alur tertutup ganda
Tentang kami
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. adalah profesional Tiongkok Bantalan bola dalam alur tertutup ganda Pemasok dan Grosir Bantalan bola dalam alur tertutup ganda Produsen.Terletak di pesisir Tiongkok Timur, di kota kuno dan indah Ningbo, terdapat perusahaan bintang yang sedang naik daun, Ningbo Demy (D&M) Bearings Co., LTD. Perusahaan anaknya – Ningbo Giant Bearing manufacturing Co., Ltd mengkhususkan diri pada bantalan berkualitas tinggi untuk aplikasi industri dan otomotif.
Media
Umpan Balik Pesan
Bantalan Bola yang dapat menyelaraskan diri Pengetahuan Industri

Struktur bantalan bola dalam alur tertutup ganda

Bantalan Bola Alur Dalam Tersegel Ganda adalah jenis bantalan berkinerja tinggi dan memiliki keandalan tinggi. Ini memiliki desain penyegelan dua sisi unik yang memungkinkan bantalan secara efektif mencegah intrusi polutan eksternal saat menanggung beban radial dan aksial, memastikan kebersihan dan pelumasan lingkungan internal bantalan.

1. Komposisi struktural
Bantalan Bola Alur Dalam Tertutup Ganda terutama terdiri dari bagian-bagian berikut.
Lingkar luar: Lingkar luar berbentuk bulat dan tidak memiliki jalur balap. Permukaan bagian dalamnya dikerjakan secara presisi untuk membentuk kontak yang baik dengan elemen penggulung. Cincin luar biasanya terbuat dari baja berkualitas tinggi untuk menjamin kekuatan dan ketahanan ausnya.
Cincin bagian dalam: Cincin bagian dalam terdiri dari dua jalur balap, di antaranya terdapat elemen penggulung dan sangkar. Cincin bagian dalam juga terbuat dari baja berkualitas tinggi dan diberi perlakuan panas untuk meningkatkan kekerasan dan ketahanan ausnya.
Elemen penggulung: Elemen penggulung biasanya menggunakan bola baja presisi tinggi, dan jumlah, diameter, dan bahannya ditentukan sesuai dengan kapasitas menahan beban dan kondisi penggunaan bantalan. Elemen penggulung menggelinding di antara cincin dalam dan luar serta memikul beban radial dan aksial.
Sangkar: Sangkar digunakan untuk memasang elemen penggulung agar tidak saling bertabrakan dan aus. Sangkar biasanya terbuat dari pelat baja berbentuk gelombang atau struktur padat mesin, dan bahannya bisa berupa baja, kuningan, atau plastik rekayasa.
Cincin penyegel: Cincin penyegel adalah komponen kunci dari Bantalan Bola Alur Dalam Bersegel Ganda. Desainnya yang unik dapat secara efektif mencegah kontaminan eksternal memasuki bantalan. Cincin penyegel biasanya terbuat dari bahan elastis seperti karet atau politetrafluoroetilen, serta memiliki penyegelan dan ketahanan aus yang baik.

2. Desain penyegelan
Desain penyegelan Bantalan Bola Alur Dalam Tersegel Ganda adalah fitur uniknya. Cincin penyegel dipasang di kedua ujung bantalan untuk memastikan bahwa bagian dalam bantalan benar-benar terisolasi dari dunia luar. Cincin penyegel membentuk kontak dekat dengan cincin bagian dalam dan luar bantalan untuk mencegah debu, kelembapan, dan kontaminan lainnya memasuki bantalan. Cincin penyegel juga memiliki elastisitas tertentu, yang dapat beradaptasi dengan sedikit deformasi bantalan selama pengoperasian dan memastikan ketahanan efek penyegelan.

3. Pemilihan bahan
Pemilihan material Bantalan Bola Alur Dalam Bersegel Ganda sangat penting. Cincin bagian dalam dan luar, elemen penggulung, dan sangkar bantalan biasanya terbuat dari baja berkualitas tinggi untuk memastikan kekuatan dan ketahanan ausnya. Cincin penyegel terbuat dari bahan elastis seperti karet atau polytetrafluoroethylene, yang memiliki penyegelan dan ketahanan aus yang baik. Selain itu, bantalan perlu diisi dengan gemuk dalam jumlah yang sesuai untuk memastikan efek pelumasan bantalan selama pengoperasian.

4. Proses pembuatan
Proses pembuatan Bantalan Bola Alur Dalam Tersegel Ganda sangat rumit. Cincin bagian dalam dan luar, elemen penggulung, dan sangkar bantalan harus diproses secara tepat dan diberi perlakuan panas untuk memastikan keakuratan dimensi dan persyaratan kinerjanya. Cincin penyegel diproduksi menggunakan proses khusus untuk memastikan efek penyegelannya. Bantalan juga harus dibersihkan dan dilumasi secara ketat selama proses perakitan untuk memastikan kebersihan dan pelumasan lingkungan internalnya.
