Demy

Bantalan bola dorong satu arah dengan ring housing berbentuk bola
Bantalan bola dorong satu arah dengan ring housing berbentuk bola

Bantalan Bola Dorong

Bantalan bola dorong satu arah dengan ring housing berbentuk bola

Deskripsi:

Bantalan bola dorong satu arah dengan washer rumah bulat adalah jenis bantalan yang dirancang untuk mengakomodasi beban aksial dalam satu arah saja. Bantalan ini terdiri dari mesin cuci poros, mesin cuci rumah dengan permukaan luar cembung bulat, dan rakitan bola dan sangkar. Mesin cuci rumahan memiliki tempat duduk berbentuk bola untuk mengimbangi ketidaksejajaran atau kesalahan pemasangan. Mesin cuci rumahan berbentuk bola memungkinkan bantalan mengakomodasi ketidaksejajaran tertentu antara poros dan rumahan, sehingga membantu mengurangi gesekan dan keausan. Fitur desain ini sangat berguna dalam aplikasi di mana mungkin terjadi defleksi atau ketidaksejajaran poros selama pengoperasian.

hubungi kami Permintaan
SEBELUMNYA:Bantalan bola dorong arah ganda
BERIKUTNYA:Tidak ada artikel berikutnya

Detail Produk

Dimensi dasar Peringkat beban dasar
(KN) 		Membatasi kecepatan

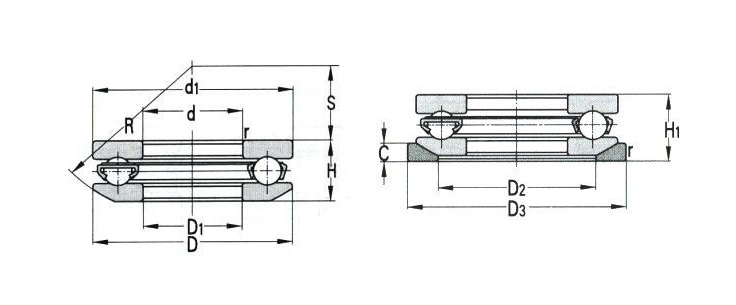

(putaran/menit) 		Nomor bantalan Dimensi Dimensi abutmen dan fillet
(mm) 		Massaa
kg
d(mm) D(mm) sebentar Kr Kor Gemuk Minyak d1 D1 D2 D3 C H1 R S H da(menit) Da(maks) ra(maks)
30 52 0.6 26.6 39.9 3600 4800 53206 U206 52 32 42 55 5.5 20 45 22 17.8 43 42 0.6 0.180
35 62 1 37.3 55.5 3000 4000 53207 U207 62 37 48 65 7 22 50 24 19.9 51 48 1 0.263
40 68 1 46.9 78.4 2800 3800 53208 U208 68 42 55 72 7 23 56 28.5 20.3 57 55 1 0.395
45 73 1 47.7 81.3 2600 3600 53209 U209 73 47 60 78 7.5 24 56 26 21.3 62 60 1 0.400
50 110 1.5 159 197 - - 53410M 110 52 - - - - 90 35 45.6 - - - 1.92
55 90 1 69 123 1900 2800 53211 U211 90 57 72 95 9 30 72 35 27.3 76 72 1 0.747
60 110 1 130 208 - - 53312 110 62 - - - - 90 41 38.3 - - - 1.44
65 100 1 74.9 151 1800 2600 53213 U213 100 67 82 105 9 32 80 40 28.5 86 82 1 0.898
70 130 1.1 148 250.6 1400 1900 53314 U314 125 72 98 130 13 48 100 43 44.2 103 98 1 2.51
70 125 1.1 148 250.6 - - 53314 125 72 - - - - 100 43 44.2 - - - 2.10
70 105 1 59 161 1800 2600 53214 U214 105 72 88 110 9 32 80 38 28.8 91 88 1 0.961
75 110 1 82.1 172.7 1700 2400 53215 U215 110 77 92 115 9.5 32 90 49 28.2 96 92 1 1.15
80 115 1 86.6 193.2 1700 2400 53216 U216 115 82 98 120 10 33 90 46 29.5 101 98 1 1.18
80 145 1.5 181 315 1200 1700 53316 U316 140 82 110 145 15 52 112 50 47.6 116 110 1.5 3.17
85 180 1.1 336 534 - - 53417M 177 88 - - - - 140 47 77 - - - 8.95
90 135 1.1 133 285 1500 2000 53218 U218 135 93 110 140 13.5 42 100 45 38.5 117 110 1 2.33
100 170 1.5 282 498 950 1400 53320 U320 170 103 135 175 18 64 125 46 59.2 142 135 1.5 5.83
100 170 1.5 282 498 - - 53320 170 103 - - - - 125 46 59.2 - - - 4.90
100 205 3 448 775 700 950 53420M U420 205 103 155 220 27 98 160 50 90 165 155 2.5 16.5
100 205 3 421 734.5 700 950 53420 U420 205 103 155 220 27 98 160 50 90 165 155 - 16.2
110 160 1.1 170 392.5 1200 1700 53222 U222 160 113 135 165 14 45 125 65 40.2 140 135 1 2.87
110 190 2 304 588 850 1200 53322M U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 9.05
110 190 2 304 588 850 1200 53322 U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 8.78
120 170 1.1 168 399 1100 1600 53224 U224 170 123 145 175 15 46 125 61 40.8 150 145 1 3.07
Dimensi dasar Peringkat beban dasar
(KN) 		Membatasi kecepatan
(putaran/menit) 		Nomor bantalan Dimensi Dimensi abutmen dan fillet
(mm) 		Massaa
kg
d(mm) D(mm) sebentar Kr Kor Gemuk Minyak d1 D1 D2 D3 C H1 R S H da(menit) Da(maks) ra(maks)
120 205 2.1 129 400 800 1100 53324M U324 205 123 165 220 22 80 160 63 74.1 173 165 2 12.3
120 205 2.1 129 400 800 1100 53324 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324/YB2 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324U/YB2-1 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
130 265 4 637 1284 - - 53426M U426 265 134 200 280 38 128 200 58 115.2 - - - 34.8
130 265 4 637 1284 - - 53426 U426 265 134 200 280 38 128 200 58 115.2 - - - 34.6
150 250 2.1 429 1021 - - 53330M U330 245 154 200 260 26 92 200 89.5 83.7 - - - 19.5
150 250 2.1 429 1021 - - 53330 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.0
150 250 2.1 429 1021 - - 53330/YB2 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.6
150 250 2.1 429 1021 - - 53330 245 154 - - - - 200 89.5 83.7 - - - 15.1
150 295 4 673 1479 - - 53430M U430 295 154 225 310 41 140 225 69 125.9 - - - 44.1
220 297 2 366 1148 - - 53244 U224 297 224 260 310 25 75 225 118 65.6 - - - 15.6
300 375 2.5 382 1483 - - - 375 300.3 340 385 17 75 320 202 70 - - - 17.2
430 580 3.7 922 4348 - - - 580 430.5 500 610 45 150 500 301.3 131.7 - - - 129

Bantalan Bola Dorong

Bantalan bola dorong satu arah

Bantalan bola dorong satu arah
Bantalan bola dorong arah ganda

Bantalan bola dorong arah ganda
Bantalan bola dorong satu arah dengan ring housing berbentuk bola

Bantalan bola dorong satu arah dengan ring housing berbentuk bola
Tentang kami
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. adalah profesional Tiongkok Bantalan bola dorong satu arah dengan ring housing berbentuk bola Pemasok dan Grosir Bantalan bola dorong satu arah dengan ring housing berbentuk bola Produsen.Terletak di pesisir Tiongkok Timur, di kota kuno dan indah Ningbo, terdapat perusahaan bintang yang sedang naik daun, Ningbo Demy (D&M) Bearings Co., LTD. Perusahaan anaknya – Ningbo Giant Bearing manufacturing Co., Ltd mengkhususkan diri pada bantalan berkualitas tinggi untuk aplikasi industri dan otomotif.
Media
Umpan Balik Pesan
Bantalan Bola Dorong Pengetahuan Industri

Bantalan bola dorong satu arah dengan ring housing berbentuk bola

Bantalan Bola Dorong Satu Arah dengan Mesin Cuci Rumah Bulat terutama terdiri dari cincin bagian dalam, elemen bergulir, sangkar dan cincin luar. Cincin bagian dalam adalah komponen penahan beban utama dari bantalan, biasanya sangat cocok dengan poros yang berputar. Permukaannya dirancang dengan jalur untuk bersentuhan dengan elemen bergulir dan mentransmisikan beban aksial. Bahan cincin bagian dalam biasanya berupa baja paduan berkekuatan tinggi untuk memastikan kekuatan dan ketahanan aus yang cukup. Elemen penggulung adalah komponen kunci dalam bantalan, biasanya terdiri dari serangkaian bola baja yang dibuat dengan mesin presisi, yang terletak di antara jalur cincin bagian dalam dan luar dan mengirimkan beban aksial dengan cara menggelinding. Jumlah, ukuran dan bahan elemen gelinding dipilih sesuai dengan kapasitas beban bantalan dan kondisi kerja. Sangkar digunakan untuk memperbaiki posisi elemen penggulung dan memastikan bahwa elemen tersebut didistribusikan secara merata antara cincin bagian dalam dan luar untuk mencegah benturan dan keausan timbal balik. Desain sangkar perlu mempertimbangkan jumlah, ukuran dan susunan elemen penggulung untuk menjamin stabilitas dan keandalan bantalan. Cincin luar adalah komponen bantalan penting lainnya. Fitur strukturalnya terletak pada desain cincin kursi berbentuk bola. Cincin dudukan berbentuk bola memungkinkan deviasi sudut tertentu pada bantalan selama pemasangan, sehingga dapat beradaptasi dengan sedikit offset sumbu. Desain ini membuat bantalan lebih fleksibel selama pemasangan dan mengurangi persyaratan akurasi pemasangan.

1. Fitur struktural
Desain cincin kursi berbentuk bola: Cincin kursi berbentuk bola adalah salah satu fitur inti dari bantalan ini. Hal ini memungkinkan deviasi sudut tertentu dari bantalan selama pemasangan, sehingga dapat beradaptasi dengan sedikit offset sumbu. Desain ini tidak hanya meningkatkan kemampuan adaptasi bantalan, tetapi juga mengurangi persyaratan akurasi pemasangan, sehingga bantalan dapat mempertahankan pengoperasian yang stabil dalam kondisi kerja yang kompleks.
Jalur balap presisi tinggi: Jalur balap pada cincin bagian dalam dan luar dibuat secara presisi untuk memastikan bahwa elemen penggulung dapat menggelinding dengan mulus di antara jalur balap. Desain presisi tinggi ini tidak hanya mengurangi kehilangan gesekan, namun juga meningkatkan kapasitas beban dan masa pakai bantalan.
Elemen rolling berkualitas tinggi: Elemen rolling biasanya terbuat dari bola baja presisi tinggi dengan ketahanan aus dan kapasitas beban yang sangat baik. Jumlah, ukuran dan bahan elemen rolling akan dipilih sesuai dengan kapasitas beban bantalan dan kondisi kerja untuk menjamin stabilitas dan keandalan bantalan.
Sangkar yang kuat: Sangkar terbuat dari bahan berkekuatan tinggi, yang dapat memperbaiki posisi elemen penggulung dan mencegah benturan dan keausan timbal balik. Desain sangkar perlu mempertimbangkan jumlah, ukuran dan susunan elemen penggulung untuk menjamin stabilitas dan keandalan bantalan.

2. Diskusi fungsional
Bantalan Bola Dorong Satu Arah dengan Mesin Cuci Rumah Bulat terutama digunakan untuk menahan beban aksial dalam satu arah dan memungkinkan bagian yang berputar bergerak bebas dalam satu arah. Desain cincin kursi berbentuk bola yang unik memungkinkan bantalan beradaptasi dengan sedikit penyimpangan sumbu sambil mempertahankan kondisi pengoperasian yang stabil. Jenis bantalan ini memainkan peran penting dalam sistem transmisi mekanis presisi, seperti suku cadang penting seperti mesin mobil dan spindel peralatan mesin.
