Bantalan bola dalam alur baris ganda
Bantalan bola dalam alur baris ganda

Bantalan Bola Alur Dalam

Bantalan bola dalam alur baris ganda

Deskripsi:

Bantalan bola dalam alur baris ganda adalah jenis bantalan elemen bergulir yang terdiri dari dua baris bola yang berjalan di dua alur dalam pada cincin bagian dalam dan luar. Desain ini memungkinkan bantalan ini mengakomodasi beban radial dan aksial di kedua arah. Bantalan bola dalam alur baris ganda digunakan di berbagai industri, termasuk otomotif, mesin industri, dan peralatan pertanian.

hubungi kami Permintaan
SEBELUMNYA:Bantalan bola dalam alur dengan alur jepret & cincin jepret di cincin luar
BERIKUTNYA:Bantalan bola dalam alur baja krom 6*19*6mm 6311

Detail Produk

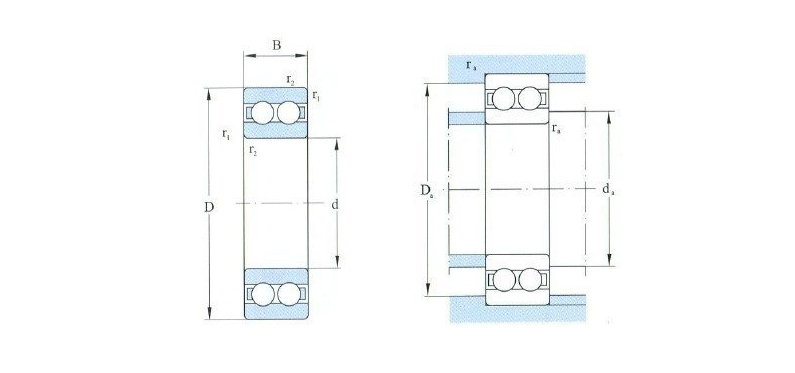

Dimensi batas (mm) Peringkat beban (kN) Membatasi kecepatan (r/mnt) Nomor Dimensi pemasangan (mm) Berat
(referensi)
(kg)
d D B r1,2
menit 		Kr Kor Gemuk Minyak ya
menit 		Ya
maks 		ra
maks
10 30 14 0.6 9.23 5.20 18000 22000 4200ATN 14.0 26.0 0.6 0.049
12 32 14 0.6 10.60 6.20 17000 20000 4201ATN 16.0 28.0 0.6 0.053
12 37 17 1.0 13.00 7.80 15000 18000 4301ATN 17.0 32.0 1.0 0.092
15 35 14 0.6 11.90 7.50 14000 17000 4202ATN 19.0 31.0 0.6 0.059
15 42 17 1.0 14.80 9.50 12000 15000 4302ATN 20.0 37.0 1.0 0.120
17 40 16 0.6 14.80 9.50 12000 15000 4203ATN 21.0 36.0 0.6 0.090
17 47 19 1.0 19.50 13.20 10000 13000 4303ATN 22.0 42.0 1.0 0.160
20 47 18 1.0 17.80 12.50 10000 13000 4204ATN 25.0 42.0 1.0 0.140
20 52 21 1.1 23.40 16.00 9500 12000 4304ATN 26.5 45.5 1.0 0.210
25 52 18 1.0 19.00 14.60 9000 11000 4205ATN 30.0 47.0 1.0 0.160
25 62 24 1.1 31.90 22.40 8500 10000 4305ATN 31.5 55.5 1.0 0.340
30 62 20 1.0 26.00 20.80 8000 9500 4206ATN 35.0 57.0 1.0 0.260
30 72 27 1.1 41.00 30.00 7000 8500 4306ATN 36.5 65.5 1.0 0.500
35 72 23 1.1 35.10 28.50 6700 8000 4207ATN 41.5 65.5 1.0 0.400
35 80 31 1.5 50.70 38.00 6300 7500 4307ATN 43.0 72.0 1.5 0.690
40 80 23 1.1 37.10 32.50 6000 7000 4208ATN 46.5 73.5 1.0 0.500
40 90 31 1.5 55.90 38.00 5600 6700 4308ATN 48.0 82.0 1.5 0.950
45 85 23 1.1 39.00 36.00 5600 6700 4209ATN 51.5 78.5 1.0 0.540

Dimensi batas (mm) Peringkat beban (kN) Membatasi kecepatan (r/mnt) Nomor Dimensi pemasangan (mm) Berat
(referensi)
(kg)
d D B r1,2
menit 		Kr Kor Gemuk Minyak ya
menit 		Ya
maks 		ra
maks
45 100 36 1.5 68.90 56.00 5000 6000 4309ATN 53.0 92.0 1.5 1.250
50 90 23 1.1 41.00 40.00 5000 6000 4210ATN 56.5 83.5 1.0 0.580
50 110 40 2.0 81.90 69.50 4500 5300 4310ATN 59.0 101.0 2.0 1.700
55 100 25 1.5 44.90 44.00 4800 5600 4211ATN 63.0 92.0 1.5 0.800
55 120 43 2.0 97.50 83.00 4300 5000 4311ATN 64.0 111.0 2.0 2.150
60 110 28 1.5 57.20 55.00 4500 5300 4213ATN 68.0 102.0 1.5 1.100
60 130 46 2.1 112.00 98.00 3800 4500 4312ATN 71.0 119.0 2.0 2.650
65 120 31 1.5 67.60 67.00 4000 4800 4213ATN 73.0 112.0 1.5 1.450
65 140 48 2.1 121.00 106.00 3600 4300 4313ATN 76.0 129.0 2.0 3.250
70 125 31 1.5 70.20 73.50 3600 4300 4214ATN 78.0 117.0 1.5 1.500
70 150 51 2.1 138.00 125.00 3200 3800 4314ATN 81.0 139.0 2.0 3.950
75 130 31 1.5 72.80 80.00 3400 4000 4215ATN 83.0 122.0 1.5 1.600
75 160 55 2.1 156.00 143.00 3000 3600 4315ATN 86.0 149.0 2.0 4.800
80 140 33 2.0 80.60 90.00 3200 3800 4216ATN 89.0 131.0 2.0 2.000
85 150 36 2.0 93.60 102.00 3000 3600 4217ATN 94.0 141.0 2.0 2.550
90 160 40 2.0 112.00 122.00 2800 3400 4218ATN 99.0 151.0 2.0 3.200
100 180 46 2.1 140.00 156.00 2400 3000 4220ATN 111.0 169.0 2.0 4.700

Bantalan Bola Alur Dalam

Bantalan bola dalam alur dengan alur jepret & cincin jepret di cincin luar

Bantalan bola dalam alur dengan alur jepret & cincin jepret di cincin luar
Bantalan bola dalam alur baris ganda

Bantalan bola dalam alur baris ganda
Bantalan bola dalam alur baja krom 6*19*6mm 6311

Bantalan bola dalam alur baja krom 6*19*6mm 6311
Bantalan bola dalam alur torsi gesekan rendah berkecepatan tinggi

Bantalan bola dalam alur torsi gesekan rendah berkecepatan tinggi
Bantalan bola dalam alur dengan slot pengisian

Bantalan bola dalam alur dengan slot pengisian
Ekspansi mengkompensasi bantalan bola dalam alur

Ekspansi mengkompensasi bantalan bola dalam alur
Tentang kami
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. adalah profesional Tiongkok Bantalan bola dalam alur baris ganda Pemasok dan Grosir Bantalan bola dalam alur baris ganda Produsen.Terletak di pesisir Tiongkok Timur, di kota kuno dan indah Ningbo, terdapat perusahaan bintang yang sedang naik daun, Ningbo Demy (D&M) Bearings Co., LTD. Perusahaan anaknya – Ningbo Giant Bearing manufacturing Co., Ltd mengkhususkan diri pada bantalan berkualitas tinggi untuk aplikasi industri dan otomotif.
Media
Umpan Balik Pesan
Bantalan Bola Alur Dalam Pengetahuan Industri

Struktur spesifik bantalan bola dalam alur baris ganda

Bantalan bola dalam alur baris ganda , seperti namanya, memiliki dua baris bola yang disusun antara ring dalam dan ring luar. Desain ini memungkinkan bantalan menanggung beban aksial tertentu sambil menahan beban radial. Sehingga meningkatkan daya dukung dan stabilitas.

Bantalan bola dalam alur baris ganda terutama terdiri dari cincin bagian dalam, cincin luar, bola, sangkar, dan perangkat penyegel. Cincin bagian dalam adalah bagian yang sangat cocok dengan bantalan dan poros. Biasanya terbuat dari baja bantalan kromium karbon tinggi, yang memiliki kekerasan dan ketahanan aus yang tinggi. Cincin bagian dalam dikerjakan dengan alur dalam yang cocok dengan bola. Permukaan lintasan balap merupakan permukaan yang presisi untuk memastikan bola dapat menggelinding dengan mulus di lintasan balap.
Cincin luar adalah bagian di mana bantalannya cocok dengan struktur luarnya dan juga terbuat dari baja bantalan kromium karbon tinggi. Lingkar luar juga diproses dengan lintasan alur dalam, yang sesuai dengan lintasan lingkar dalam dan membentuk ruang bergulir untuk bola. Ukuran dan bentuk arena balap lingkar luar dirancang dengan tepat untuk memastikan bahwa bola mendapat tekanan yang merata selama penggulungan dan mengurangi keausan. Bola adalah komponen inti bantalan bola dalam alur baris ganda dan biasanya terbuat dari baja paduan dengan kekerasan tinggi dan ketahanan aus yang tinggi. Bola-bola tersebut terletak di antara lintasan dalam dan luar dan memikul beban radial dan aksial. Bola-bola dalam bantalan bola dalam alur dua baris disusun dalam dua baris, yaitu bola-bola di setiap baris didistribusikan di kedua sisi lintasan lingkar dalam dan luar, membentuk dua saluran bergulir independen. Desain ini memungkinkan bola didistribusikan secara merata saat bantalan dibebani, sehingga meningkatkan kapasitas dan stabilitas bantalan beban. Sangkar digunakan untuk memperbaiki posisi bola dan mencegahnya bertabrakan dan bergesekan satu sama lain saat menggelinding. Sangkar bantalan bola dalam alur dua baris biasanya dicap dari pelat baja, dan bentuk serta ukurannya dihitung dan dirancang secara tepat untuk memastikan distribusi seragam dan pengoperasian bola yang stabil di arena balap. Untuk mencegah debu, kelembapan, dan kontaminan lainnya masuk ke dalam bantalan, bantalan bola dalam alur baris ganda biasanya dilengkapi dengan alat penyegel. Alat penyegel terbuat dari bahan seperti karet atau logam dan dipasang erat di antara cincin bagian dalam dan luar bantalan untuk membentuk penghalang yang efektif.

Salah satu keuntungan terbesar bantalan bola dalam alur dua baris adalah kapasitas menahan bebannya yang kuat. Karena susunan bola dua baris, bantalan ini dapat secara efektif menahan beban aksial sambil menahan beban radial. Kapasitas menahan beban ganda ini membuat bantalan bola dalam alur dua baris bekerja dengan baik di bawah beban tinggi dan kondisi kerja yang kompleks, dan cocok untuk berbagai alat berat dan peralatan berputar berkecepatan tinggi. Bantalan bola dalam alur dua baris juga memiliki keunggulan signifikan dalam hal stabilitas. Desain bola dua baris membuat tekanan pada bantalan lebih merata selama pengoperasian, sehingga mengurangi keausan dan kegagalan yang disebabkan oleh beban yang tidak merata. Selain itu, karena bertambahnya jumlah bola, kekakuan bantalan juga meningkat, sehingga semakin meningkatkan stabilitasnya. Stabilitas ini memungkinkan bantalan bola dalam alur dua baris mempertahankan kinerja yang sangat baik dalam kondisi kerja yang berat seperti pengoperasian kecepatan tinggi dan seringnya start dan stop. Bantalan bola dalam alur baris ganda memiliki masa pakai yang relatif lama. Karena penggunaan bahan berkualitas tinggi dan proses manufaktur yang presisi, bantalan bola dalam alur baris ganda memiliki koefisien gesekan dan tingkat keausan yang rendah, dan sifat pembuangan panasnya yang baik juga efektif. Mengurangi penumpukan panas dan memperpanjang masa pakai bantalan, menjadikan bantalan bola dalam alur baris ganda sebagai pilihan bantalan yang ekonomis dan andal.

Bantalan bola dalam alur baris ganda menempati tempat di bidang teknologi bantalan dengan struktur unik dan kinerjanya yang kuat. Dengan pemahaman mendalam tentang struktur spesifik dan prinsip kerjanya, kita dapat menerapkan jenis bantalan ini dengan lebih baik dan meningkatkan efisiensi pengoperasian peralatan mekanis. dan stabilitas.
